移动参数
弯曲半径 拖链内移动 不小于 7.5 x d;非拖链内移动 不小于 6 x d;固定铺设 不小于 5 x d
使用温度范围 拖链内移动 -5 °C 至 +70 °C;非拖链内移动 -5 °C 至 +70 °C ;固定铺设 -15 °C 至 +80 °C
移动速度 拖链滑行小于 2.5 m/s
行程距离 拖链行程距离小于10米
可 扭 转 每2米电缆长度可扭转± 90°

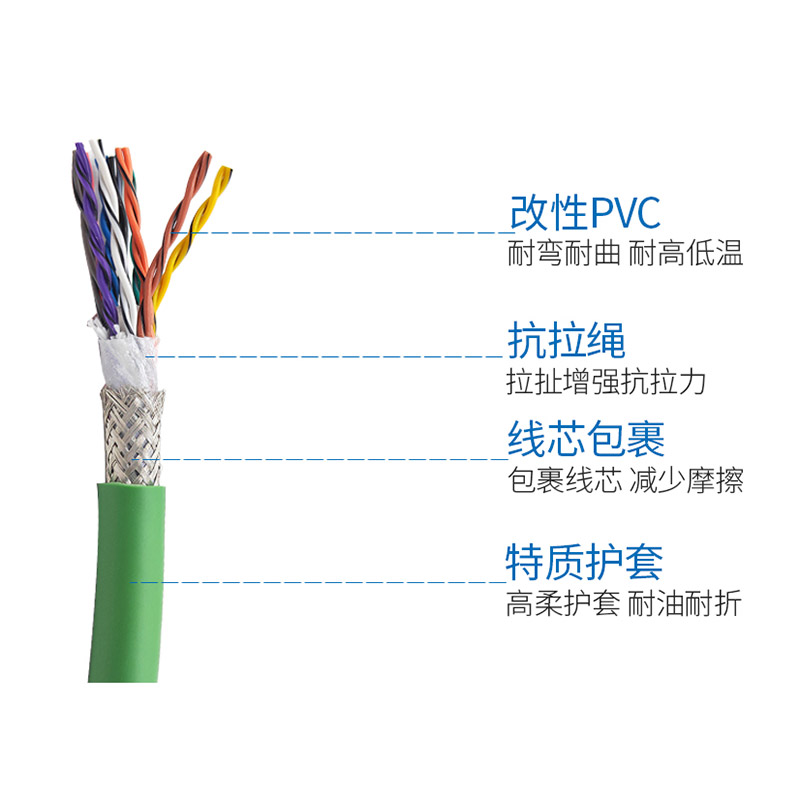

电缆结构
导 体 采用高强度抗弯的精细镀锡铜多股铜线
绝缘材料 高性能PVC混合物
芯线结构 低速拖链款芯线以短节距绞合在一起, 高速拖链型芯线采用两次复绞,特别的抗扭力结构
芯线识别 截面积 < 0.5 mm2,采用彩色芯线标识
截面积 ≥ 0.5 mm2,一根为黄绿地线,其余均为黑色芯线带白色数字
屏蔽材料 镀锡铜屏蔽,屏蔽密度大于80%
外 护 套 低粘性,改性PVC材质,适用于拖链
颜 色 绿色或黑色
电气参数
标称电压 Uo/U 300/300 V
测试电压 1500 V
特性和认证 阻燃、符合CE、UL、RoHS要求
产品用途
适用机床、工木机械、口罩机、机械手、非标自动化、激光设备、冲压流水线、机器人、点胶机等各种非标智能装备,可以经受长期的加速、减速、拉伸和压缩应力,以及高速周期性弯曲,并始终保持高稳定性。
弯曲半径 拖链内移动 不小于 7.5 x d;非拖链内移动 不小于 6 x d;固定铺设 不小于 5 x d
使用温度范围 拖链内移动 -5 °C 至 +70 °C;非拖链内移动 -5 °C 至 +70 °C ;固定铺设 -15 °C 至 +80 °C
移动速度 拖链滑行小于 2.5 m/s
行程距离 拖链行程距离小于10米
可 扭 转 每2米电缆长度可扭转± 90°
电缆结构
导 体 采用高强度抗弯的精细镀锡铜多股铜线
绝缘材料 高性能PVC混合物
芯线结构 低速拖链款芯线以短节距绞合在一起, 高速拖链型芯线采用两次复绞,特别的抗扭力结构
芯线识别 截面积 < 0.5 mm2,采用彩色芯线标识
截面积 ≥ 0.5 mm2,一根为黄绿地线,其余均为黑色芯线带白色数字
屏蔽材料 镀锡铜屏蔽,屏蔽密度大于80%
外 护 套 低粘性,改性PVC材质,适用于拖链
颜 色 绿色或黑色
电气参数
标称电压 Uo/U 300/300 V
测试电压 1500 V
特性和认证 阻燃、符合CE、UL、RoHS要求
产品用途
适用机床、工木机械、口罩机、机械手、非标自动化、激光设备、冲压流水线、机器人、点胶机等各种非标智能装备,可以经受长期的加速、减速、拉伸和压缩应力,以及高速周期性弯曲,并始终保持高稳定性。
H06.VV/H06.VP系列超高速拖链电缆|双绞屏蔽|数据传输电缆|耐弯折1500万次以上
·导体采用0.08mm超细铜丝绞合而成,电缆采用包带式结构,手感柔软。
·里面芯线两两双绞,且每组双绞线的绞矩各不相同,利于信号传输,避免窜音干扰。
·主要应用于伺服编码器,控制器等信号传输使用。
·中等耐油,具有良好的耐磨,耐高低温性能。
·规范安装使用情况下,使用寿命可达1500万次以上,适合高速运动拖链中使用。
更多其他规格或特殊定制产品,请联系我们易联线缆顾问。
·导体采用0.08mm超细铜丝绞合而成,电缆采用包带式结构,手感柔软。
·里面芯线两两双绞,且每组双绞线的绞矩各不相同,利于信号传输,避免窜音干扰。
·主要应用于伺服编码器,控制器等信号传输使用。
·中等耐油,具有良好的耐磨,耐高低温性能。
·规范安装使用情况下,使用寿命可达1500万次以上,适合高速运动拖链中使用。
订货号/物料编号 | 芯数及截面积(mm²) | 线规AWG | 芯数core | 电缆近似重量kg/km | 电缆近似外径mm |
YINEC.H06.04.0020.VV | 2*2*0.2 | 24AWG | 2芯 | 53.0 | 6.0 |
YINEC.H06.06.0020.VV | 3*2*0.2 | 24AWG | 3芯 | 62.0 | 6.3 |
YINEC.H06.08.0020.VV | 4*2*0.2 | 24AWG | 4芯 | 77.0 | 7.0 |
YINEC.H06.10.0020.VV | 5*2*0.2 | 24AWG | 5芯 | 87.0 | 7.4 |
YINEC.H06.12.0020.VV | 6*2*0.2 | 24AWG | 6芯 | 102.0 | 8.2 |
YINEC.H06.14.0020.VV | 7*2*0.2 | 24AWG | 7芯 | 112.0 | 8.6 |
YINEC.H06.04.0030.VV | 2*2*0.3 | 22AWG | 4芯 | 59.0 | 6.2 |
YINEC.H06.06.0030.VV | 3*2*0.3 | 22AWG | 6芯 | 72.0 | 6.6 |
YINEC.H06.08.0030.VV | 4*2*0.3 | 22AWG | 8芯 | 88.0 | 7.3 |
YINEC.H06.10.0030.VV | 5*2*0.3 | 22AWG | 10芯 | 102.0 | 7.8 |
YINEC.H06.12.0030.VV | 6*2*0.3 | 22AWG | 12芯 | 117.0 | 8.6 |
YINEC.H06.14.0030.VV | 7*2*0.3 | 22AWG | 14芯 | 134.0 | 9.2 |
YINEC.H06.16.0030.VV | 8*2*0.3 | 22AWG | 16芯 | 146.0 | 9.6 |
更多其他规格或特殊定制产品,请联系我们易联线缆顾问。
