- 商品介绍
- 规格与包装
- 售后保障
移动参数
弯曲半径 拖链内移动 不小于 7.5 x d;非拖链内移动 不小于 6 x d;固定铺设 不小于 5 x d
使用温度范围 拖链内移动 -5 °C 至 +70 °C;非拖链内移动 -5 °C 至 +70 °C ;固定铺设 -15 °C 至 +80 °C
移动速度 拖链滑行小于 2.5 m/s
行程距离 拖链行程距离小于10米
可 扭 转 每2米电缆长度可扭转± 90°,
电缆结构
导 体 采用高强度抗弯的裸铜多股铜线
绝缘材料 高性能PVC混合物
芯线结构 低速拖链款芯线以短节距绞合在一起, 高速拖链型芯线采用两次复绞,特别的抗扭力结构
芯线识别 棕、蓝、红、黄注绿
屏蔽材料 镀锡铜屏蔽,屏蔽密度大于80%
外 护 套 低粘性,改性PVC材质,适用于拖链
颜 色 橙色或黑色
电气参数
标称电压 Uo/U 300/500 V
测试电压 1500 V
特性和认证 阻燃、符合CE、UL、RoHS要求
产品用途
适用机床、工木机械、口罩机、机械手、非标自动化、激光设备、冲压流水线、机器人、点胶机等各种非标智能装备,可以经受长期的加速、减速、拉伸和压缩应力,以及高速周期性弯曲,并始终保持高稳定性。
弯曲半径 拖链内移动 不小于 7.5 x d;非拖链内移动 不小于 6 x d;固定铺设 不小于 5 x d
使用温度范围 拖链内移动 -5 °C 至 +70 °C;非拖链内移动 -5 °C 至 +70 °C ;固定铺设 -15 °C 至 +80 °C
移动速度 拖链滑行小于 2.5 m/s
行程距离 拖链行程距离小于10米
可 扭 转 每2米电缆长度可扭转± 90°,
电缆结构
导 体 采用高强度抗弯的裸铜多股铜线
绝缘材料 高性能PVC混合物
芯线结构 低速拖链款芯线以短节距绞合在一起, 高速拖链型芯线采用两次复绞,特别的抗扭力结构
芯线识别 棕、蓝、红、黄注绿
屏蔽材料 镀锡铜屏蔽,屏蔽密度大于80%
外 护 套 低粘性,改性PVC材质,适用于拖链
颜 色 橙色或黑色
电气参数
标称电压 Uo/U 300/500 V
测试电压 1500 V
特性和认证 阻燃、符合CE、UL、RoHS要求
产品用途
适用机床、工木机械、口罩机、机械手、非标自动化、激光设备、冲压流水线、机器人、点胶机等各种非标智能装备,可以经受长期的加速、减速、拉伸和压缩应力,以及高速周期性弯曲,并始终保持高稳定性。

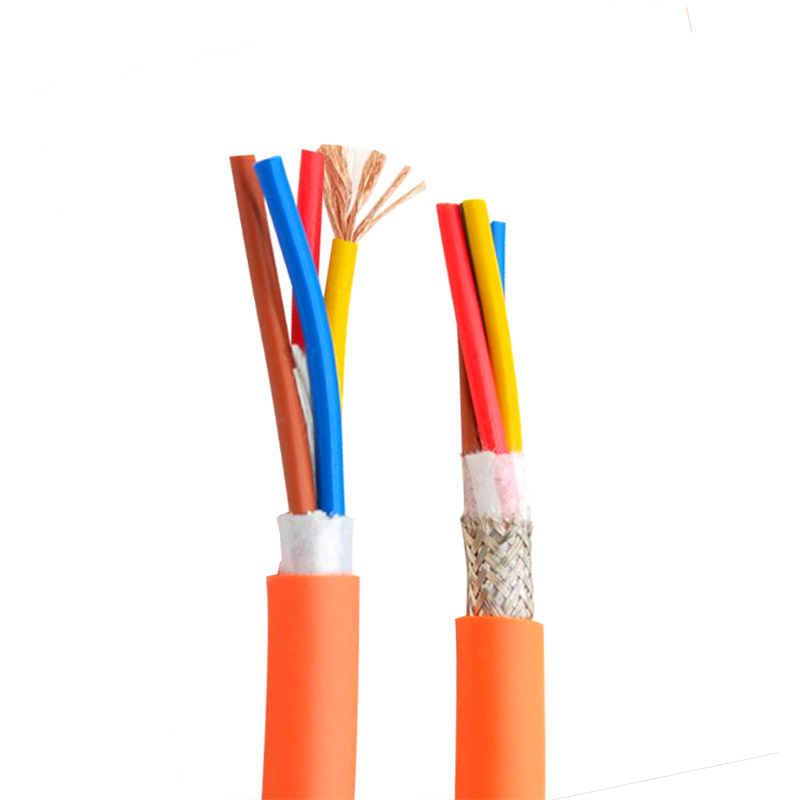

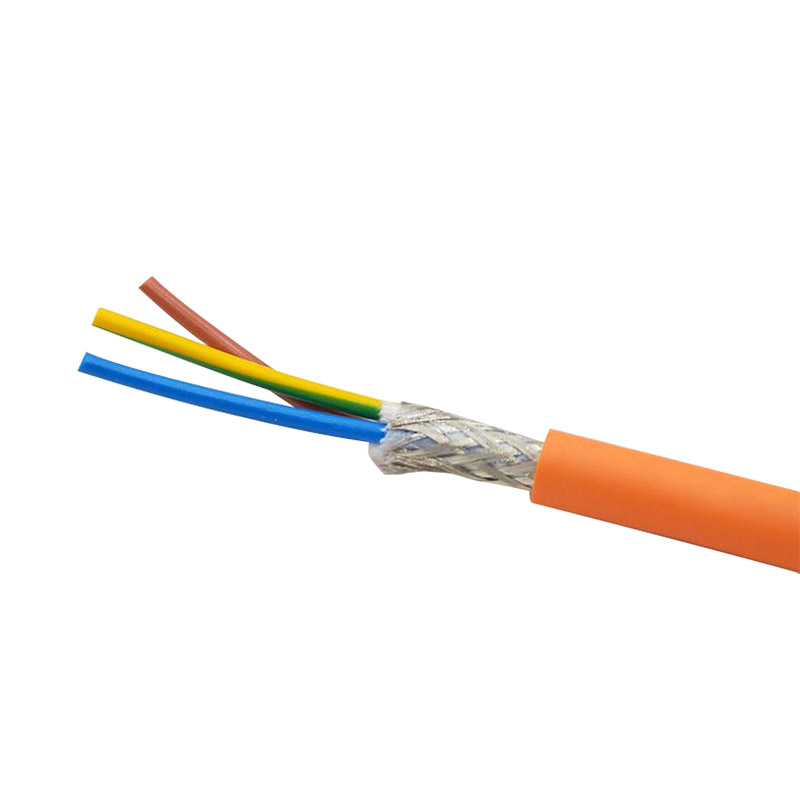

H04.VV系列高柔性PVC材质超高速拖链电缆|屏蔽|动力电缆
·电缆采用包带式结构,导体由0.08mm的超细铜丝分组绞合而成,手感柔软,特别耐折。
·带有镀锡铜丝编织屏蔽,消除干扰。
·规范安装使用情况下,使用寿命可达1500万次以上,适合高速运动拖链中使用。
·中等耐油,较好的耐磨性。
·主要应用于自动化设备、机床、伺服电机等拖链内的动力传输电缆使用。
G=代表有黄间绿地线。如:4G0.5,则为4芯x0.5平方,一芯颜色为黄间绿,其余三芯分别红、蓝、棕,更多其它规格或特殊定制产品,请联系我们易联线缆产品顾问。
·电缆采用包带式结构,导体由0.08mm的超细铜丝分组绞合而成,手感柔软,特别耐折。
·带有镀锡铜丝编织屏蔽,消除干扰。
·规范安装使用情况下,使用寿命可达1500万次以上,适合高速运动拖链中使用。
·中等耐油,较好的耐磨性。
·主要应用于自动化设备、机床、伺服电机等拖链内的动力传输电缆使用。
订货号/物料编号 | 芯数及截面积(mm²) | 电缆近似重量kg/km | 电缆近似外径mm |
YINEC.H04.03.0050.VV | 3G0.5 | 54 | 7 |
YINEC.H04.04.0050.VV | 4G0.5 | 85 | 7.5 |
YINEC.H04.03.0075.VV | 3G0.75 | 108 | 7.6 |
YINEC.H04.04.0075.VV | 4G0.75 | 109 | 8.2 |
YINEC.H04.03.0100.VV | 3G1 | 126 | 8.4 |
YINEC.H04.04.0100.VV | 4G1 | 137 | 9 |
YINEC.H04.03.0150.VV | 3G1.5 | 157 | 9.2 |
YINEC.H04.04.0150.VV | 4G1.5 | 169 | 10 |
YINEC.H04.03.0250.VV | 3G2.5 | 230 | 11.2 |
YINEC.H04.04.0250.VV | 4G2.5 | 250 | 12.2 |
YINEC.H04.03.0400.VV | 3G4 | 317 | 13.2 |
YINEC.H04.04.0400.VV | 4G4 | 356 | 14.5 |
G=代表有黄间绿地线。如:4G0.5,则为4芯x0.5平方,一芯颜色为黄间绿,其余三芯分别红、蓝、棕,更多其它规格或特殊定制产品,请联系我们易联线缆产品顾问。
